Устройство управления модульное для подключения греющих кабелей является одним из вариантов применения изделий серии МТ и представляет собой корпус, внутри которого установлены клеммы, а на боковых поверхностях расположены кабельный ввод и устройство для ввода греющего (плоского) кабеля. Они применяются в системах электрообогрева на основе саморегулирующихся греющих кабелей, которые позволяют эффективно и надежно компенсировать теплопотери, препятствуя замерзанию труб и трубопроводов.

Устройства используются для подключения питающего кабеля к сети нагревательных кабелей, сращивания отрезков греющего кабеля или для Т-образных ответвлений. Данное устройство позволяет снизить вероятность повреждения греющего кабеля в местах соединения или подвода питания и упрощает монтаж греющего кабеля при выводе его из-под теплоизоляции.

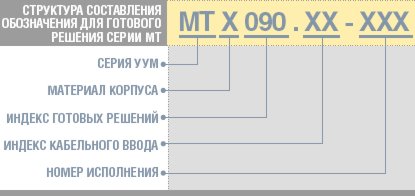

Структура составления обозначения для устройства подключения греющего кабеля.

Материал корпуса

P — полиэстер

Индекс кабельного ввода

Номер исполнения (указывает на габарит применяемого корпуса и тип клемм)

ПРИМЕР:

МТ Р 090.00-610

Устройство подключения греющего кабеля (готовое решение). Габарит корпуса 120х120х90 мм. На периметре В установлен кабельный ввод для подключения питающего небронированного кабеля с диаметром внешней оболочки в диапазоне от 11,1 мм до 20,0 мм. На периметре С установлено сертифицированное устройство ввода греющего (плоского) кабеля с максимальным сечением по внешней оболочке 10,0 х 7,0 мм. Установлены 4 винтовые клеммы для подключения проводников сечением от 0,5 мм2 до 10,0 мм2. Температура эксплуатации коробки от -55˚C до +50˚C, степень защиты от внешних воздействий IP66, маркировка взрывозащиты 2ЕхeIIT5.


Далее приведены готовые решения устройств для подключения греющего кабеля, которые наиболее востребованы заказчиками. Возможно, одно из этих решений будет применимо на Вашем предприятии.

С целью выделения группы готовых решений от устройств, изготавливаемых по спецификации заказчика, все готовые решения имеют в обозначении габарита корпуса индекс «090». Этот индекс указывает только на то, что данная конфигурация устройств для подключения греющего кабеля выпускается серийно и всегда имеется в наличии на складе. Готовые решения – наиболее быстрый и нетрудоёмкий способ выбрать необходимое устройство. Если Вы не нашли подходящей конфигурации устройства – свяжитесь с нашими специалистами и мы найдем решение для Вашей задачи.

Структура обозначения готового решения для устройства подключения греющего кабеля аналогична структуре для клеммных коробок серии МТ.

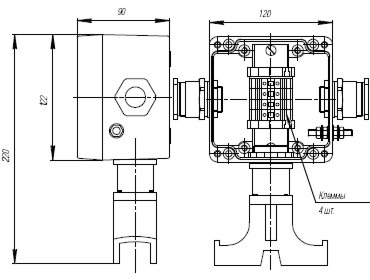

01	Обозначение:
	Место установки				Зона 1, 2
	Маркировка взрывозащиты				2ЕхeIIT5 X
	Защита от внешних воздействий				IP66
	Температура окружающей среды				-55˚C до +50˚C
	Клеммы				0,5 — 10 мм2
	Кабельный ввод				поднебронированный кабель (латунь)
	Диаметр зажимаемого кабеля				11,1 – 20 мм
	Уплотнение под греющий кабель, диаметр кабеля, мм				КлеммаП — пружиннаяВ — винтовая
	D1, мм		D2, мм		П	В
	9,0	10,0	6,3	7,0	601	602
	11,2	13,0	80,0	10,0	603	604
	9,3	11,8	4,7	4,7	605	606
	10,5	14,6	5,9	6,0	607	608

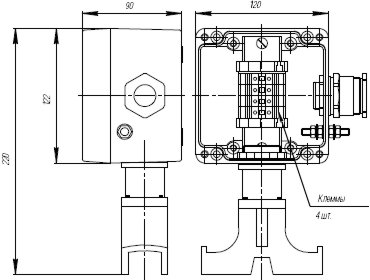

02	Обозначение:
	Место установки				Зона 1, 2
	Маркировка взрывозащиты				2ЕхeIIT5 X
	Защита от внешних воздействий				IP66
	Температура окружающей среды				-55˚C до +50˚C
	Клеммы				0,5 — 10 мм2
	Кабельный ввод				поднебронированный кабель (латунь)
	Диаметр зажимаемого кабеля				11,1 – 20 мм
	Уплотнение под греющий кабель, диаметр кабеля, мм				КлеммаП — пружиннаяВ — винтовая
	D1, мм		D2, мм		П	В
	9,0	10,0	6,3	7,0	609	610
	11,2	13,0	80,0	10,0	611	612
	9,3	11,8	4,7	4,7	613	614
	10,5	14,6	5,9	6,0	615	616

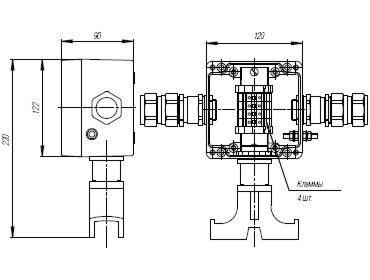

03	Обозначение:
	Место установки				Зона 1, 2
	Маркировка взрывозащиты				2ЕхeIIT5 X
	Защита от внешних воздействий				IP66
	Температура окружающей среды				-55˚C до +50˚C
	Клеммы				0,5 — 10 мм2
	Кабельный ввод				поднебронированный кабель (латунь)
	Диаметр зажимаемого кабеля				11,1 – 20 мм
	Уплотнение под греющий кабель, диаметр кабеля, мм				КлеммаП — пружиннаяВ — винтовая
	D1, мм		D2, мм		П	В
	9,0	10,0	6,3	7,0	617	618
	11,2	13,0	80,0	10,0	619	620
	9,3	11,8	4,7	4,7	621	622
	10,5	14,6	5,9	6,0	623	624

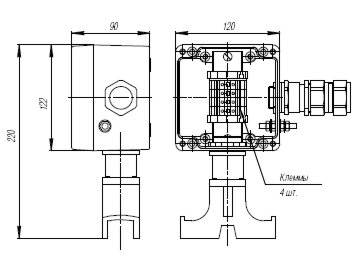

04	Обозначение:
	Место установки				Зона 1, 2
	Маркировка взрывозащиты				2ЕхeIIT5 X
	Защита от внешних воздействий				IP66
	Температура окружающей среды				-55˚C до +50˚C
	Клеммы				0,5 — 10 мм2
	Кабельный ввод				под кабель, бронированный проволочным армированием, ленточной или сетчатой бронёй
	Диаметр внутренней оболочки кабеля				11,1 – 20 мм
	Диаметр внешней оболочки кабеля				18,2 – 26,2 мм
	Уплотнение под греющий кабель, диаметр кабеля, мм				Клемма П – пружинная В — винтовая
	D1, мм		D2, мм		П	В
	9,0	10,0	6,3	7,0	625	626
	11,2	13,0	80,0	10,0	627	628
	9,3	11,8	4,7	4,7	629	630
	10,5	14,6	5,9	6,0	631	632

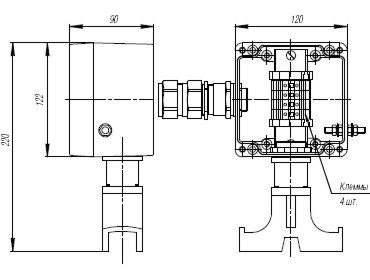

05	Обозначение:
	Место установки				Зона 1, 2
	Маркировка взрывозащиты				2ЕхeIIT5 X
	Защита от внешних воздействий				IP66
	Температура окружающей среды				-55˚C до +50˚C
	Клеммы				0,5 — 10 мм2
	Кабельный ввод				под кабель, бронированный проволочным армированием, ленточной или сетчатой бронёй
	Диаметр внутренней оболочки кабеля				11,1 – 20 мм
	Диаметр внешней оболочки кабеля				18,2 – 26,2 мм
	Уплотнение под греющий кабель, диаметр кабеля, мм				Клемма П – пружинная В — винтовая
	D1, мм		D2, мм		П	В
	9,0	10,0	6,3	7,0	633	634
	11,2	13,0	80,0	10,0	635	636
	9,3	11,8	4,7	4,7	637	638
	10,5	14,6	5,9	6,0	639	640

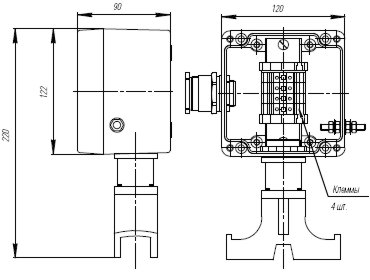

06	Обозначение:
	Место установки				Зона 1, 2
	Маркировка взрывозащиты				2ЕхeIIT5 X
	Защита от внешних воздействий				IP66
	Температура окружающей среды				-55˚C до +50˚C
	Клеммы				0,5 — 10 мм2
	Кабельный ввод				под кабель, бронированный проволочным армированием, ленточной или сетчатой бронёй
	Диаметр внутренней оболочки кабеля				11,1 – 20 мм
	Диаметр внешней оболочки кабеля				18,2 – 26,2 мм
	Уплотнение под греющий кабель, диаметр кабеля, мм				Клемма П – пружинная В — винтовая
	D1, мм		D2, мм		П	В
	9,0	10,0	6,3	7,0	641	642
	11,2	13,0	80,0	10,0	643	644
	9,3	11,8	4,7	4,7	645	646
	10,5	14,6	5,9	6,0	647	648
