Готовые решения УУМ серии МС 200

Описание
Технические условия ТУ 3431-007-15232514-2016
Сертификат соответствия ТР ТС 012/2011
Маркировки взрывозащиты* У каждого изделия МС 200 своя маркировка взрывозащиты
Защита от внешних воздействий Не ниже IP 65
Номинальное напряжение и ток 24 В, 48 В постоянного тока
24 В, 115 В, 230 В переменного тока
Температура эксплуатации
— стандартное исполнение
— специальное исполнение
-20 °C до +40 °C
-60 °C до +95 °C
Место установки Зона 1 и Зона 2

* Маркировка взрывозащиты и максимальное рабочее напряжение конкретного устройства зависят от состава КУ и характеристик входящих в него компонентов.

В состав комбинированного устройства (КУ) может входить следующее оборудование:

  • звуковой сигнализатор
  • громкоговоритель
  • голосовой оповещатель
  • световой сигнал, маяк
  • пост управления (серия МС)
  • клеммная коробка (серия МТ)

КУ на базе УУМ могут составлять различные комбинации вышеперечисленного оборудования. Это оборудование может монтироваться как на отдельной монтажной панели (раме), так и на нескольких независимых панелях. Отдельные панели, размеры которых могут различаться в зависимости от состава, могут соединяться между собой кабелями.

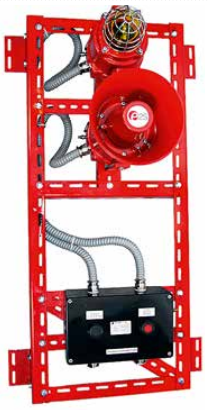

 Пример: МС200.00-001

Комбинированное устройство звуковой и световой сигнализации (готовое решение).

Габаритные размеры сборки 990 х 420 х 340 мм.

В состав устройства входит:

  • световой сигнализатор (маяк) BExBG05D с желтой линзой, энергия импульса ксеноновой лампы – 5 Дж;
  • сирена BExS110D с звуковым давлением в 110 Дб;
  • пост управления устройством;
    • монтажная рама.

Рабочее напряжение: 230 В.
Маркировка взрывозащиты сигнализаторов: 1 Ex d IIC T4 Gb
Маркировка взрывозащиты поста управления: 1 Ex e d IIC T4 Gb
Степень защиты от внешних воздействий устройства: IP66.
Температура эксплуатации: -60 °C до +60 °C.

Все элементы КУ соединены кабелем, проложенным в гибком металлорукаве. Пост управления имеет два кабельных ввода для внешнего небронированного кабеля диаметром от 11,1 до 20,0 мм.

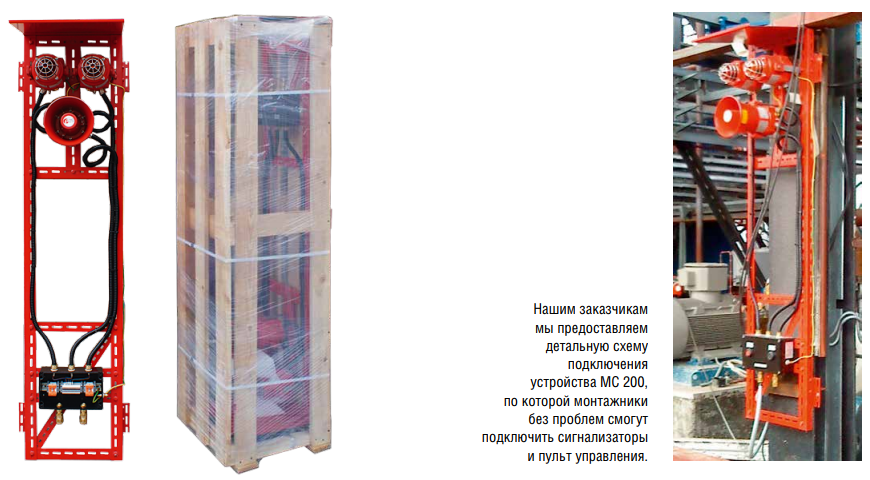

Доставка заказчику

Быстрый монтаж на объекте
