Коробка клеммная взрывобезопасная с кабельными вводами под бронированный кабель. Габарит 260х160х90

Описание

Сертификация

Характеристики

В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.

Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.

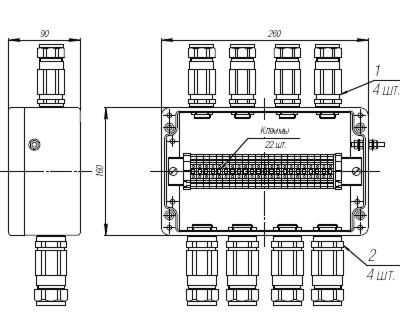

56

Обозначение:

Коробка клеммная взрывобезопасная с кабельными вводами под бронированный кабель. Габарит 260х160х90
Место установки Зона 1, 2
Маркировка взрывозащиты 2ЕхeIIT4
Защита от внешних воздействий IP66
Температура окружающей среды -55˚C до +60˚C
Материал кабельного ввода Латунь
Сечение подключаемых проводников 0,5 — 6,0 мм2
Номер кабельного ввода Номер исполнения
Позиция 1 Позиция 2 Клеммы
пружинные
Клеммы
винтовые
23 22 447 448
23 23 449 450
24 22 451 452
24 23 453 454

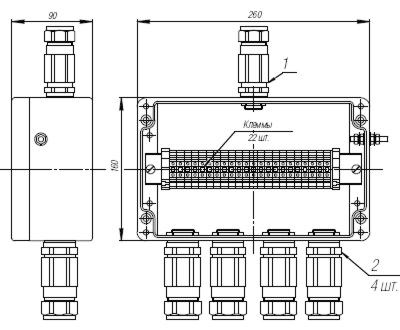

57

Обозначение:

Коробка клеммная взрывобезопасная с кабельными вводами под бронированный кабель. Габарит 260х160х90
Место установки Зона 1, 2
Маркировка взрывозащиты 2ЕхeIIT4
Защита от внешних воздействий IP66
Температура окружающей среды -55˚C до +60˚C
Материал кабельного ввода Латунь
Сечение подключаемых проводников 0,5 — 6,0 мм2
Номер кабельного ввода Номер исполнения
Позиция 1 Позиция 2 Клеммы
пружинные
Клеммы
винтовые
23 22 455 456
23 23 457 458
24 22 459 460
24 23 461 462

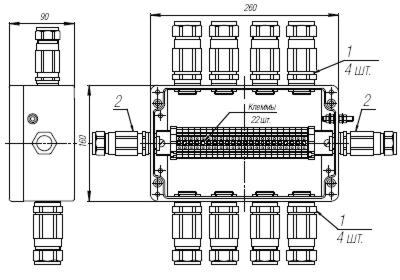

58

Обозначение:

Коробка клеммная взрывобезопасная с кабельными вводами под бронированный кабель. Габарит 260х160х90
Место установки Зона 1, 2
Маркировка взрывозащиты 2ЕхeIIT4
Защита от внешних воздействий IP66
Температура окружающей среды -55˚C до +60˚C
Материал кабельного ввода Латунь
Сечение подключаемых проводников 0,5 — 6,0 мм2
Номер кабельного ввода Номер исполнения
Позиция 1 Позиция 2 Клеммы
пружинные
Клеммы
винтовые
22 22 463 464
23 22 465 466
22 23 467 468
23 23 469 470

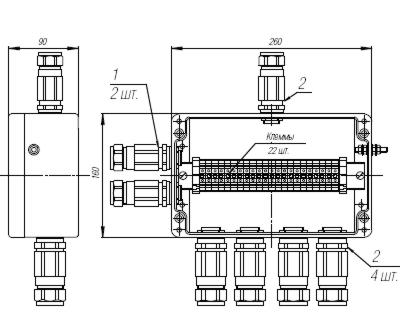

59

Обозначение:

Коробка клеммная взрывобезопасная с кабельными вводами под бронированный кабель. Габарит 260х160х90
Место установки Зона 1, 2
Маркировка взрывозащиты 2ЕхeIIT4
Защита от внешних воздействий IP66
Температура окружающей среды -55˚C до +60˚C
Материал кабельного ввода Латунь
Сечение подключаемых проводников 0,5 — 6,0 мм2
Номер кабельного ввода Номер исполнения
Позиция 1 Позиция 2 Клеммы
пружинные
Клеммы
винтовые
22 22 471 472
23 22 473 474
22 23 475 476
23 23 477 478
