В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.
Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.

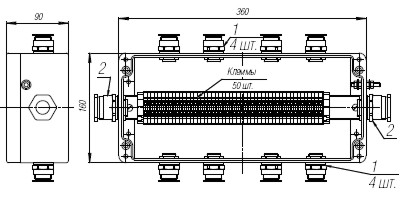

46 |
Обозначение: |
|||
 |
 |
|||
| Место установки | Зона 1, 2 | |||
| Маркировка взрывозащиты | 2ЕхeIIT4 | |||
| Защита от внешних воздействий | IP66 | |||
| Температура окружающей среды | -55˚C до +60˚C | |||
| Материал кабельного ввода | Латунь | |||
| Сечение подключаемых проводников | 0,2 — 2,5 мм2 | |||
| Номер кабельного ввода | Номер исполнения | |||
| Позиция 1 | Позиция 2 | Клеммы пружинные |
Клеммы винтовые |
|
| 6 | 6 | 295 | 296 | |
| 7 | 6 | 297 | 298 | |
| 8 | 6 | 299 | 300 | |

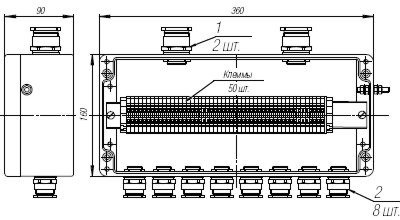

47 |
Обозначение: |
|||
 |
|
|||
| Место установки | Зона 1, 2 | |||
| Маркировка взрывозащиты | 2ЕхeIIT4 | |||
| Защита от внешних воздействий | IP66 | |||
| Температура окружающей среды | -55˚C до +60˚C | |||
| Материал кабельного ввода | Латунь | |||
| Сечение подключаемых проводников | 0,2 — 2,5 мм2 | |||
| Номер кабельного ввода | Номер исполнения | |||
| Позиция 1 | Позиция 2 | Клеммы пружинные |
Клеммы винтовые |
|
| 6 | 5 | 301 | 302 | |
| 7 | 6 | 303 | 304 | |
| 8 | 6 | 305 | 306 | |

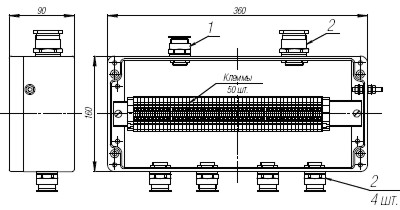

48 |
Обозначение: |
|||
 |
|
|||
| Место установки | Зона 1, 2 | |||
| Маркировка взрывозащиты | 2ЕхeIIT4 | |||
| Защита от внешних воздействий | IP66 | |||
| Температура окружающей среды | -55˚C до +60˚C | |||
| Материал кабельного ввода | Латунь | |||
| Сечение подключаемых проводников | 0,5 — 6,0 мм2 | |||
| Номер кабельного ввода | Номер исполнения | |||
| Позиция 1 | Позиция 2 | Клеммы пружинные |
Клеммы винтовые |
|
| 5 | 6 | 307 | 308 | |
| 6 | 6 | 309 | 310 | |
| 7 | 6 | 311 | 312 | |
| 8 | 6 | 313 | 314 | |
