Коробка клеммная взрывобезопасная с кабельными вводами под небронированный кабель. Габарит 80х75х55

Описание

Сертификация

Характеристики

Коробка клеммная взрывобезопасная с кабельными вводами под небронированный кабель. Габарит 80х75х55 В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.

Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.

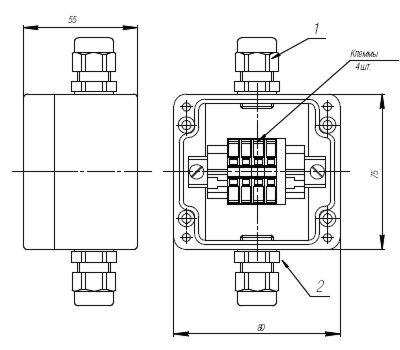

01

Обозначение:

Коробка клеммная взрывобезопасная с кабельными вводами под небронированный кабель. Габарит 80х75х55
Место установки Зона 1, 2
Маркировка взрывозащиты 2ЕхeIIT6
Защита от внешних воздействий IP66
Температура окружающей среды -55˚C до +40˚C
Материал кабельного ввода Латунь
Сечение подключаемых проводников 0,5 — 2,5 мм2
Номер кабельного ввода Номер исполнения
Позиция 1 Позиция 2 Клеммы
пружинные
Клеммы
винтовые
4 4 001 002
4 5 003 004
5 4 005 006
5 5 007 008

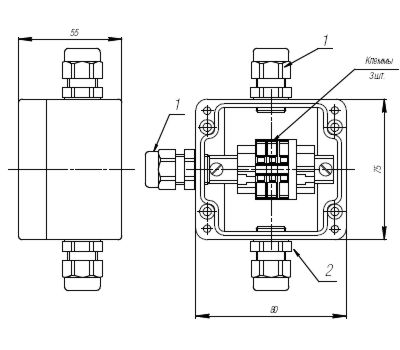

02

Обозначение:

Коробка клеммная взрывобезопасная с кабельными вводами под небронированный кабель. Габарит 80х75х55
Место установки Зона 1, 2
Маркировка взрывозащиты 2ЕхeIIT6
Защита от внешних воздействий IP67
Температура окружающей среды -20˚C до +40˚C
Материал кабельного ввода Пластик (полиамид РА)
Сечение подключаемых проводников 0,5 — 2,5 мм2
Номер кабельного ввода Номер исполнения
Позиция 1 Позиция 2 Клеммы
пружинные
Клеммы
винтовые
1 1 009 010
1 2 011 012
2 1 013 014
2 2 015 016



03

Обозначение:

Коробка клеммная взрывобезопасная с кабельными вводами под небронированный кабель. Габарит 80х75х55
Место установки Зона 1, 2
Маркировка взрывозащиты 2ЕхeIIT6
Защита от внешних воздействий IP67
Температура окружающей среды -20˚C до +40˚C
Материал кабельного ввода Пластик (полиамид РА)
Сечение подключаемых проводников 0,5 — 2,5 мм2
Номер кабельного ввода Номер исполнения
Позиция 1 Позиция 2 Клеммы
пружинные
Клеммы
винтовые
1 1 017 018
1 2 019 020
2 1 021 022
2 2 023 024
