МТ UB - взрывобезопасная взрывозащищенная соединительная коробка с видом взрывозащиты взрывонепроницаемая оболочка

Описание
Технические характеристики Параметры
Маркировка взрывозащиты 1 Ex d IIC T6/T5/T4
1 Ex d IIB T6/T5/T4
1 Ex d IIB+H2 T6/T5/T4
Маркировка защиты от воспламенения горючей пыли Ex tD A21 T 85°С…135°С
Степень защиты от внешних воздействий IP66 IP66
Номинальное напряжение, В До 1000В
Температура окружающей среды при эксплуатации, °С (максимальный диапазон) от -60°С до +130°С
Климатическое исполнение и категория размещения по ГОСТ 15150-96* У1, У3, УХЛ1, ХЛ1
Материал корпуса — алюминий
— нержавеющая сталь
Место установки Зона 1 и 2
Сертификат ГОСТ Р РОСС RU.ГБ05.В03998
Разрешение РРС РРС 00-048614

Сертификация

Доступные опции

Соединительная взрывозащищенная коробка УУМ ВО серий МТ представляет собой корпус (оболочку), внутри которого устанавливаются клеммные зажимы и распределительные шины. На боковых поверхностях устанавливаются сертифицированные Ex-кабельные вводы и разъемы (вилки и розетки).
Соединительная коробка УУМ ВО серии МТ является современным решением для разводки и соединения кабелей в системах электроснабжения, сигнализации и связи, позволяющими обеспечить максимальную безопасность и надежность. Корпуса, кабельные вводы, клеммные зажимы и аксессуары, представленные в данном каталоге, позволяют формировать разнообразные устройства, выступающие в качестве клеммных соединительных и распределительных коробок. Основное предназначение УУМ ВО серии МТ – применение их в качестве клеммных коробок во взрывоопасных зонах промышленных предприятий. Они прошли все необходимые испытания и имеют сертификацию в системе ГОСТ Р.

При выборе УУМ ВО серии МТ инженер-проектировщик должен решить следующие задачи:

1. Выбрать тип корпуса изделия исходя из класса взрывоопасной зоны и категории взрывоопасной смеси.

Согласно ГОСТ Р 51330.13-99, оборудование с видом взрывозащиты «взрывонепроницаемая оболочка» можно использовать в зоне классов 1 и 2.  В качестве корпуса УУМ ВО могут быть использованы корпуса JB, для категории взрывоопасной смеси IIB, UB и JC – для категории взрывоопасной смеси IIC. Ниже представлена таблица со связью между категорией взрывоопасной газовой смеси и подгруппой электрооборудования.

Категория взрывоопасной смеси

Подгруппа электрооборудования

IIA IIA, IIB или IIC
IIB IIB или IIC
IIC IIC

МТ UB - взрывобезопасная соединительная коробка с видом взрывозащиты

2. Выбрать необходимое расположение и тип кабельных вводов на периметре изделия.

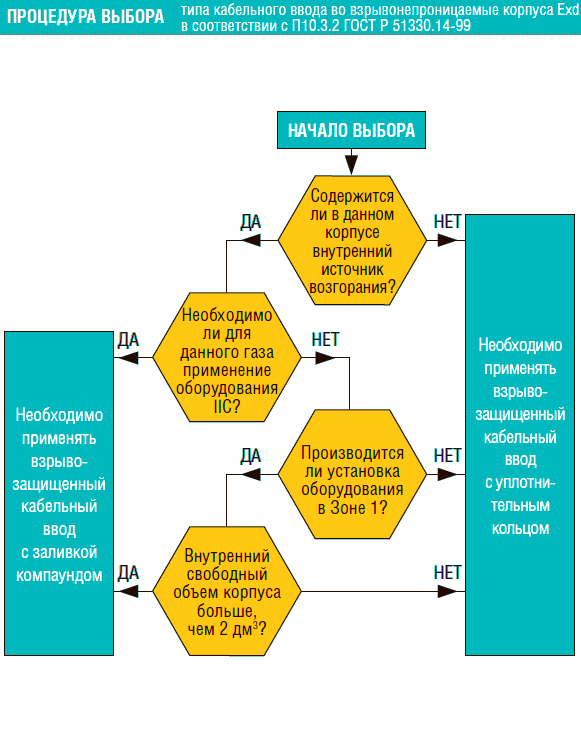

Кабельные вводы, используемые в Устройства управления модульные ВО серии МТ, должны иметь маркировку взрывозащиты «взрывонепроницаемая оболочка» и отвечать требованиям П10.3.2 ГОСТ Р 51330.14-99. Уплотнительные элементы таких кабельных вводов выбираются по приведенной ниже процедуре.

МТ UB - взрывобезопасная соединительная коробка с видом взрывозащиты
Мы предлагаем кабельные вводы для всех типов кабеля – бронированный, небронированный, экранированный, плоский греющий кабель, кабель, проложенный в трубе, а также в гибком металлорукаве. Широкий диапазон размеров кабельных вводов позволяет подобрать необходимый ввод для кабеля диаметром по оболочке от 3 мм до 50 мм. Различный материал изготовления кабельных вводов дает возможность выбора необходимого сальника для устройств, устанавливаемых как в нормальных условиях эксплуатации, так и в особо агрессивных условиях. В наших кабельных вводах используются следующие системы уплотнений:

  • уплотнение сжатия (компрессионное)
  • уплотнение смещения
  • уплотнение под заливку компаундом.

Кабельные вводы в изделии могут располагаться на любом из периметров: А(сверху), В(справа), С(снизу), D(слева). Максимальное количество кабельных вводов обусловлено геометрическими размерами корпуса.

МТ UB - взрывобезопасная соединительная коробка с видом взрывозащиты

 3. Выбрать количество и тип используемых клемм.

МТ UB - взрывобезопасная соединительная коробка с видом взрывозащиты Соединительная коробка УУМ ВО серии МТ содержит клеммы, которые отвечают самым высоким требованиям. В составе изделий могут быть использованы как винтовые, так и пружинные клеммы. Главным назначением клемм является обеспечение качественного и надежного электрического соединения.
Самыми распространенными являются винтовые клеммы. Преимуществом данных клемм является возможность подсоединения проводников с любой площадью поперечного сечения, наряду с возможностью подсоединения многожильных проводников без предварительной подготовки. При использовании наконечников, провод всегда должен быть обжат, чтобы избежать проникновение газов и обеспечить вибростойкое надежное соединение. При использовании винтовых клемм, провод прижимается к контактной площадке непосредственно с помощью винта и скобы. Необходимое усилие прижима легко достигается винтовым соединением. Этот способ подсоединения дает герметичный контакт между проводом и контактной площадкой. С увеличением напряжения при кручении, это соединение вызывает трение жил провода из-за деформации изоляционного материала клеммы. Благодаря такой конструкции, винтовое соединение позволяет достичь максимального усилия прижима, и, таким образом, наименьшего падения напряжения. Главными аргументами применения винтовых клемм являются:

  • наивысшее усилие прижима/надежность контакта;
  • диапазон площади поперечного сечения кабеля: от 0.08 до 240 мм2;
  • наименьшие падения напряжения;
  • возможность подсоединения нескольких проводов.

В настоящее время все большее распространение получают пружинные клеммы. Принцип пружинного подсоединения идентичен винтовому типу подсоединения. Высококачественная коррозиеустойчивая и кислотостойкая пружина обеспечивает контакт провода и контактной площадки.

Аргументы применения пружинных клемм:

  • вибро- и удароустойчивое соединение
  • диапазон площади поперечного сечения кабеля: 0.08 – 35мм2
  • более короткое время монтажа по сравнению с винтовым типом подсоединения.

МТ UB - взрывобезопасная соединительная коробка с видом взрывозащиты Тип клеммных зажимов и их количество определяется спецификацией заказчика для каждого конкретного изделия Устройства управления модульные ВО серии МТ. Имеются некоторые ограничения по количеству устанавливаемых клеммных зажимов в выбранный габарит корпуса, связанных с геометрическими размерами корпуса и его максимально допустимой рассеиваемой мощностью. В опросном листе на серию МТ отведены специальные ячейки, для указания требований к клеммам
