Описание и работа изделия
Настенные, панельные и штепсельные розетки и вилки серий CZ0251*(16А), CZ0252*(32А), CZ0253*(63А), CZ0254* (125А) предназначены для подключения портативного и стационарного электрооборудования, а также для соединения проводов и электрических цепей на взрывоопасных участках.
Структуры условных обозначений компонентов
CZ025Х1 Х2Х3ХХ4 Х5Х6
|
Х1 |
Х2 |
X3 |
ХХ4 |
Х5 |
Х6 |
|
номинальное значение тока 1 16А 2 32А 3 63А 4 125А |
Тип устройства 3 штепсельная розетка (законченное изделие) 4 настенная розетка (законченное изделие) 7-вилка (законченное изделие) 8- панельная розетка (как Ex-компонент) |
Кол-во полюсов 2 – 2 полюса; 3 – 3 полюса; 4 – 4 полюса; 5 – 5 полюсов. |
Позиция гнезда защитного контакта: 00, 04, 05, 06, 07, 09, 10, 12 |
Для вилки (Х2 — 7) — наличие штекера защитного колпачка 0-без колпачка 8-с колпачком Для настенной розетки (Х2 — 4) – наличие дополнительного контакта 0 — без контакта 4 — с 1НР Во всех остальных случаях – 0 |
Дополнительное обозначение изделия |

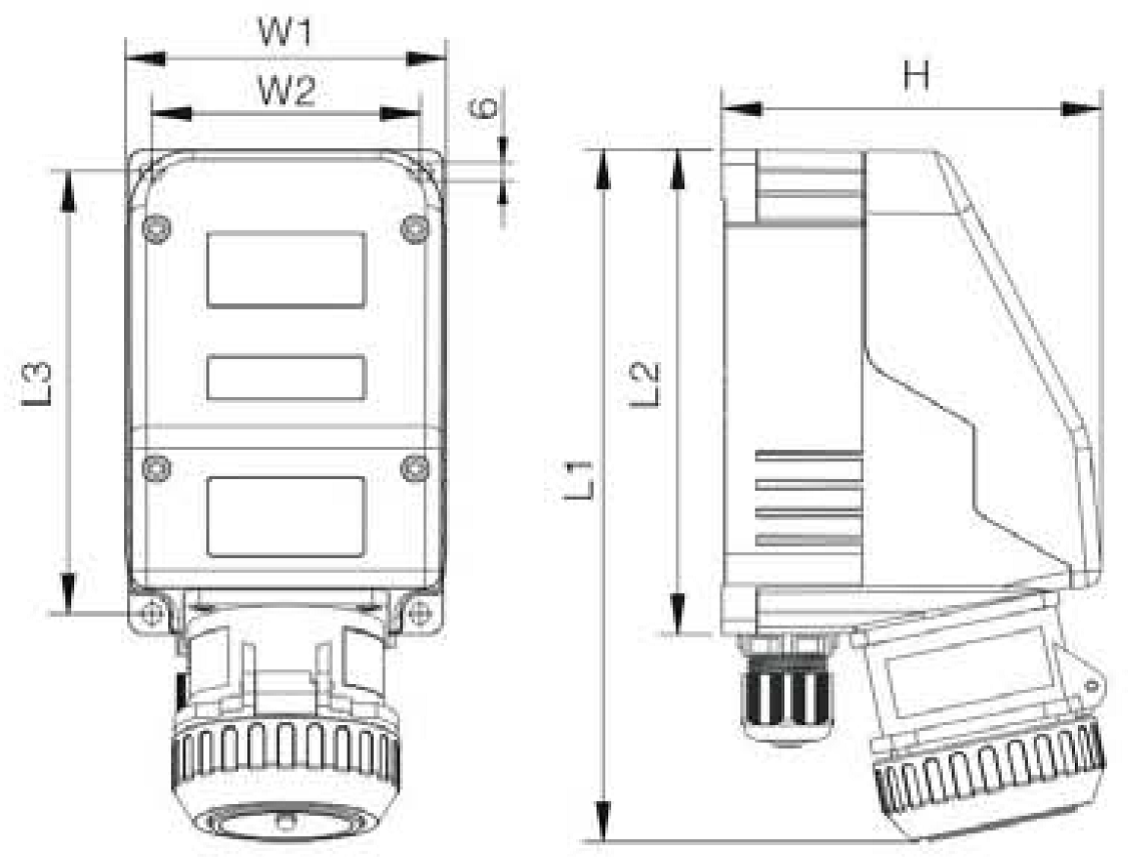

Габаритные размеры
|
|
W1 |
W2 |
L1 |
L2 |
L3 |
H |
|
|
|
|
|
|
|
|
|
2Р/2P+РЕ/ 1Р+N+PE |
103 |
86 |
223 |
156 |
142 |
122 |
|
3Р+РЕ/3Р+N+PE |
123 |
106 |
241 |
176 |
163 |
147 |
Технические характеристики
|
Наименование |
Значение |
|
|
Маркировка взрывозащиты |
|
|
|
Панельная розетка CZ025* 8*** * |
ExdeIIC U и DIP A21 U |
|
|
CZ025* **** * (16А,32А,63А) |
2ExdeIICT6 Х и DIP A21 T80˚С (tamb≤+40˚С) 2ExdeIICT5 Х и DIP A21 T95˚С (tamb≤+55˚С) |
|
|
CZ0254 **** * (125А) |
2ExdeIICT5 Х и DIP A21 T95˚С (tamb≤+45˚С) |
|
|
Степень защиты от внешних воздействий (кроме Ex-компонента) |
IP 66 |
|
|
Температура окружающей среды, ˚С CZ025* **** * (16А,32А,63А) CZ0254 **** * (125А) |
-60˚С≤tamb≤40˚С, -60˚С≤tamb≤55˚С -60˚С≤tamb≤45˚С (125A) |
|
|
Материал корпуса |
Антистатичный полиамид (РА66:FYR26H) |
|
|
Сечение подключаемого проводника CZ0251 **** *: все розетки вилки вспомогательный контакт CZ0252 **** *: все розетки вилки вспомогательный контакт CZ0253 **** *: настенная розетка вилка вспомогательный контакт CZ0254 **** *: настенная розетка зажим заземления вспомогательный контакт вилка вилка заземления |
2х2,5мм2 1х2,5мм2 1х1мм2
2х6мм2 1х6мм2 1х1мм2
2х16мм2 1х16мм2 2х2,5мм2
2х50мм2 2х25мм2 2х2,5мм2 1х50мм2 1х25мм2 |
|
|
Диаметр кабеля, подключаемого к вилкам (небронированный круглого сечения): CZ0251 7*** *: CZ0252 7*** *: CZ0253 7*** *: CZ0254 7*** *: |
dia 8-18,5мм dia 10-28мм dia 15-35мм dia 20-57мм |
|
|
Диаметр кабеля, подключаемого к настенным розеткам (небронированный круглого сечения): CZ0251 4*** *: CZ0252 4*** *: CZ0253 4*** *: CZ0254 4*** *: |
dia 8-17мм (1 х М25х1,5) dia 12-21мм (1 х М32х1,5) dia 22-35мм (1 х М50х1,5) dia 22-35мм (1 х М63х1,5) |
|
|
Момент затяжки: Клеммы Кабельный ввод (заглушка) М25 Кабельный ввод (заглушка) М32 Кабельный ввод (заглушка) М50 Кабельный ввод (заглушка) М63 Болты крепления крышки М4 Болты крепления крышки М6 |
2,5 Н*м 2,5 Н*м 3,5 Н*м 5,0 Н*м 8,0 Н*м 2,5 Н*м 3,0 Н*м
|
|
|
Электрические характеристики |
||
|
Номинальное напряжение |
3х-полюсной 415В 4х-полюсной-690В 5-полюсной -500В |
|
|
Расчетная эксплуатационная мощность
|
3х-полюсной-250В/16А 4х-полюсной 400В/16А 5-полюсной 400В/16А 4х-полюсной-690В/32А 5-полюсной -500В/32А 4х-полюсной-690В/63А 5-полюсной -690В/63А |
|
Комплектность поставки
В комплект поставки входят:
1) Изделие (-ия) шт. согласно заказа;
2) Руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) Копия сертификата соответствия ТР ТС 012/2011.
По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами.
