Пост кнопочный взрывобезопасный. Габарит 220х120х90

Сертификация

Характеристики

В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав поста управления.

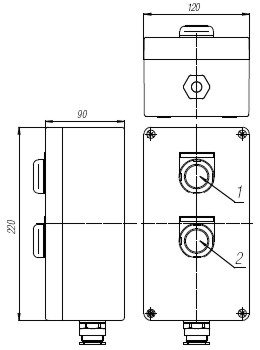

12	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка без фиксации, зелёная
			контактная группа 2НР
	2		Функциональная группа в составе:
			кнопка без фиксации, красная
			контактная группа 2НЗ

13	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зелёный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			кнопка без фиксации, зелёная
			контактная группа 2НР

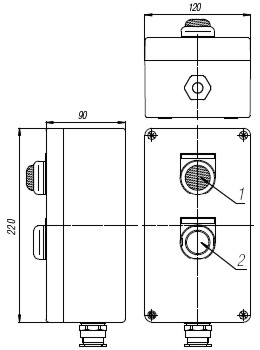

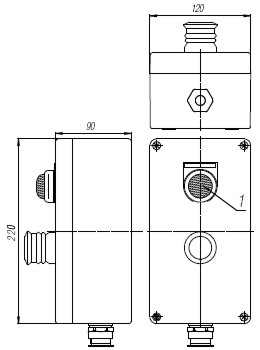

14	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр красный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом
			контактная группа 2НЗ

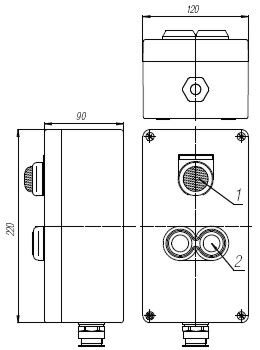

15	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зеленый
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			кнопка сдвоенная без фиксации, зелёная и красная
			контактная группа 1НР + 1НЗ

16	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка сдвоенная без фиксации, зелёная и красная
			контактная группа 1НР + 1НЗ
	2		Функциональная группа в составе:
			кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом
			контактная группа 2НЗ

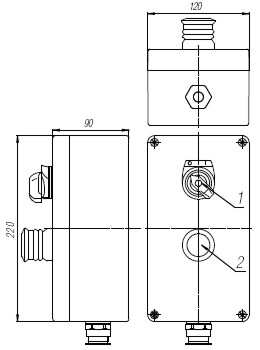

17	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			переключатель с фиксацией (селектор), 2 пложения: 0 — I
			контактная группа 1НР + 1НЗ
	2		Функциональная группа в составе:
			кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом
			контактная группа 2НЗ

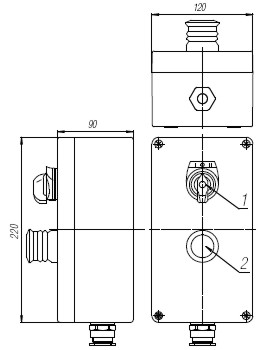

18	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			переключатель с фиксацией (селектор), 3 положения: I — 0 — II
			контактная группа 2НР
	2		Функциональная группа в составе:
			кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом
			контактная группа 2НЗ

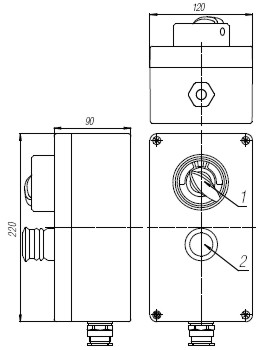

19	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			переключатель с фиксацией, защитный бортик (селектор), 2 положения: 0 — I
			контактная группа 1НР + 1НЗ
	2		Функциональная группа в составе:
			кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом
			контактная группа 2НЗ

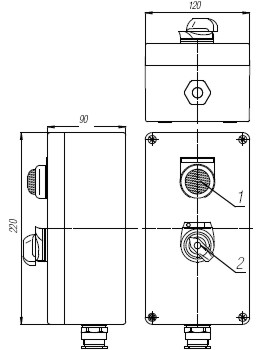

20	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зеленого цвета
			световой модуль, к зажимама Х1 и Х2 подключается по 2 проводника сечением до 2,5 мм. кв.
	2		Функциональная группа в составе:
			переключатель с фиксацией (селектор положений — 2 положения: 0 — I)
			контактная группа 1НР + 2НЗ, к зажимам 1.3, 1.4, 1.1, 1.2 подключается по 2 проводника сечением до 2,5 мм. кв.

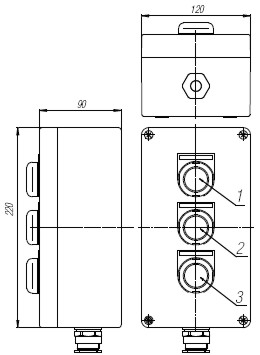

21	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка без фиксации, зелёная
			контактная группа 2НР
	2		Функциональная группа в составе:
			кнопка без фиксации, жёлтая
			контактная группа 1НР + 1НЗ
	3		Функциональная группа в составе:
			кнопка без фиксации, красная
			контактная группа 2НЗ

22	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка без фиксации, зелёная
			контактная группа 2НР
	2		Функциональная группа в составе:
			кнопка без фиксации, жёлтая
			контактная группа 1НР + 1НЗ
	3		Функциональная группа в составе:
			кнопка без фиксации, красная
			контактная группа 2НЗ

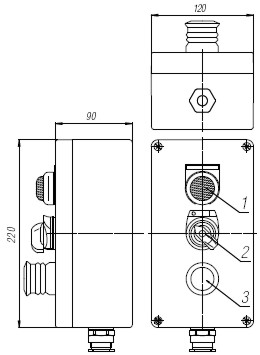

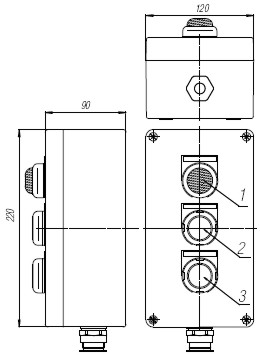

23	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр красный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			кнопка без фиксации, зелёная
			контактная группа 1НР + 1НЗ
	3		Функциональная группа в составе:
			кнопка без фиксации, красная
			контактная группа 1НР + 1НЗ

24	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр, красный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			кнопка сдвоенная без фиксации, зеленая и красная
			контактная группа 1НР + 1НЗ
	3		Функциональная группа в составе:
			кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом
			контактная группа 2НЗ

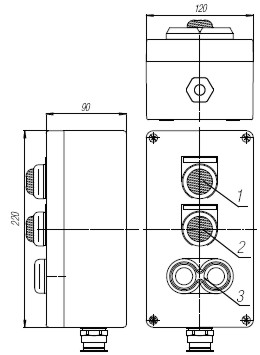

25	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зелёный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			светофильтр красный
			световой модуль (сигнальная лампа)
	3		Функциональная группа в составе:
			кнопка сдвоенная без фиксации, зеленая и красная
			контактная группа 2НР

26	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр красный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			кнопка сдвоенная без фиксации, зелёная и красная
			контактная группа 1НР + 1НЗ
	3		Функциональная группа в составе:
			кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая ключом
			контактная группа 2НЗ

27	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр красный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			переключатель с фиксацией (селектор), 2 положения: 0 — I
			контактная группа 1НР + 1НЗ
	3		Функциональная группа в составе:
			кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом
			контактная группа 2НЗ

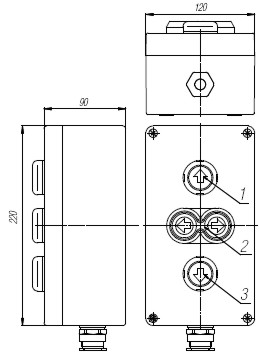

28	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зелёный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			кнопка сдвоенная без фиксации со стрелками
			контактная группа 2НР
	3		Функциональная группа в составе:
			переключатель с фиксацией (селектор), 2 положения: 0 — I
			контактная группа 1НР + 1НЗ

29	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зелёный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			светофильтр зелёный
			световой модуль (сигнальная лампа)
	3		Функциональная группа в составе:
			переключатель с фиксацией (селектор), 3 положения: I — 0 — II
			контактная группа 2НР

30	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зелёный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			светофильтр красный
			световой модуль (сигнальная лампа)
	3		Функциональная группа в составе:
			переключатель с фиксацией (селектор), 2 положения: 0 — I
			контактная группа 1НР + 1НЗ

31	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		240
	Номинальный ток, А		10
	Масса, кг		не более 1,5
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зелёный
			световой модуль (сигнальная лампа)
	2		Функциональная группа в составе:
			светофильтр жёлтый
			световой модуль (сигнальная лампа)
	3		Функциональная группа в составе:
			светофильтр красный
			световой модуль (сигнальная лампа)
