Пост с двумя элементами индикации/управления и возможностью установки 2-ух кабельных вводов

Пост с двумя элементами индикации/управления и возможностью установки 2-ух кабельных вводов

Документы

Описание

Посты управления на базе корпуса LPS2

Пульты управления LPS изготавливаются на базе взрывонепроницаемых оболочек ATELEX LPS, управляющих и индикаторных насадок AL.AP.AS. и кабельных вводов ATELEX. Данные пульты управления предназначены для применения во всех взрывоопасных смесях, кроме рудничного метана, т.е. в категориях смесей IIA, IIB и IIC, включая ацетилен.

ПОСТЫ LPS2 ОСНАЩАЮТСЯ:
1) Двумя элементами управления ATELEX серии ALAPAS:
• кнопкой серии АР;
• или лампой серии AL;
• или переключателем серии AS-SA.

2) Кабельными вводами и заглушками ATELEX:
• НК – под небронированный кабель;
• АК – под бронированный кабель;
• СК – под небронированный кабель в металлорукаве.

3) Болтами крепления крышки (в комплекте с ключом);

4) Зажимом заземления.

5) Металлическими шильдами по требованию заказчика.

* По умолчанию климатическое исполнение – УХЛ1.

Готовые решения LPS2

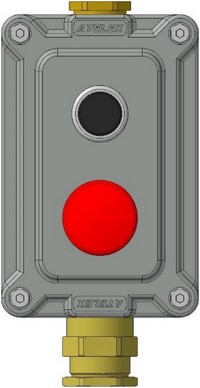

LPS201-230-XX
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS2;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS201-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS202-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS2;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

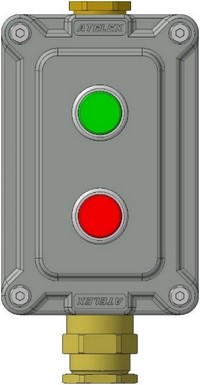

LPS202-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

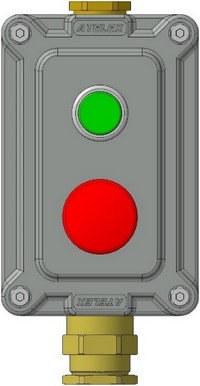

LPS203-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS2;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS203-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS204-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS2;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS204-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS205-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS2;
  • лампа индикаторная зеленая;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кабельный ввод ХХ*

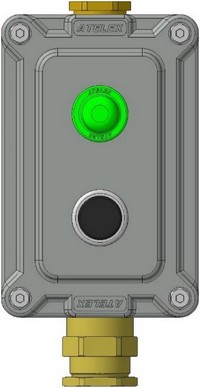

LPS205-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • лампа индикаторная зеленая;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кабельный ввод ХХ*

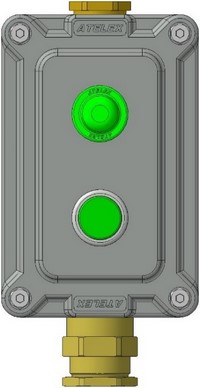

LPS206-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS2;
  • лампа индикаторная зеленая;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS206-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • лампа индикаторная зеленая;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кабельный ввод ХХ*

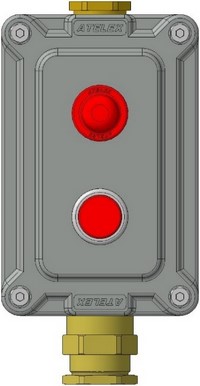

LPS207-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS2;
  • лампа индикаторная красная;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS207-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • лампа индикаторная красная;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

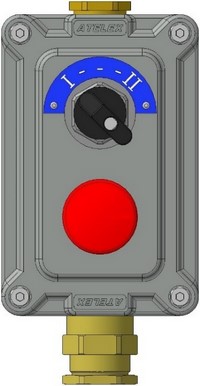

LPS208-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS2;
  • переключатель 2 позиции: I — II;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS208-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • переключатель 2 позиции: I — II;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

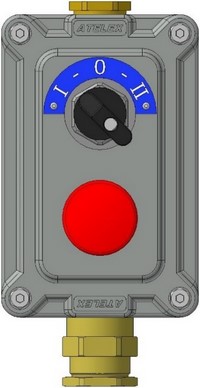

LPS209-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS2;
  • переключатель 3 позиции: I-0-II;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS209-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS2;
  • переключатель 3 позиции: I-0-II;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

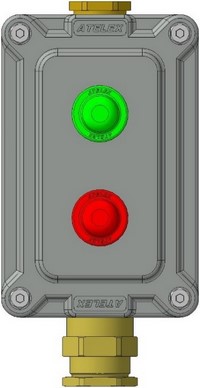

LPS210-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS2;
  • лампа индикаторная зеленая;
  • лампа индикаторная красная;
  • кабельный ввод ХХ*
LPS210-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS2;
  • лампа индикаторная зеленая;
  • лампа индикаторная красная;
  • кабельный ввод ХХ*

Сводная таблица по готовым решениями LPS2
1 LPS201-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2,
кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
2 LPS201-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А		 Оболочка LPS2,
кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
3 LPS202-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2,
кнопка без фиксации зеленая 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
4 LPS202-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40° (УХЛ1)
±24В 1А		 Оболочка LPS2,
кнопка без фиксации зеленая 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
5 LPS203-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2,
кнопка без фиксации зеленая 1НР+1НЗ,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
6 LPS203-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А		 Оболочка LPS2,
кнопка без фиксации зеленая 1НР+1НЗ,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
7 LPS204-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2,
кнопка без фиксации черная 1НР+1НЗ,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
8 LPS204-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А		 Корпус LPS2,
кнопка без фиксации черная 1НР+1НЗ,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
9 LPS205-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2, лампа индикаторная зеленая,
кнопка без фиксации черная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
10 LPS205-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А		 Оболочка LPS2, лампа индикаторная зеленая,
кнопка без фиксации черная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
11 LPS206-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2, лампа индикаторная зеленая,
кнопка без фиксации зеленая 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
12 LPS206-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А		 Оболочка LPS2, лампа индикаторная зеленая,
кнопка без фиксации зеленая 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
13 LPS207-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2, лампа индикаторная красная,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
14 LPS207-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А		 Оболочка LPS2, лампа индикаторная красная,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
15 LPS208-230-ХХ 1Ex d IIC T6 Gb
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2, переключатель 2 позиции: I-II,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
16 LPS208-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А		 Оболочка LPS2, переключатель 2 позиции: I-II,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
17 LPS209-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2, переключатель 2 позиции: I-0-II,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
18 LPS209-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А		 Оболочка LPS2, переключатель 2 позиции: I-0-II,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
19 LPS210-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2, лампа индикаторная зеленая,
лампа индикаторная красная,
ХХ – необходимо указать кабельный ввод/заглушку
20 LPS210-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A		 Оболочка LPS2, лампа индикаторная зеленая,
лампа индикаторная красная,
ХХ – необходимо указать кабельный ввод/заглушку
