Пост с тремя элементами индикации/управления и возможностью установки 2-ух кабельных вводов

Описание

Посты управления на базе корпуса LPS3

Пульты управления LPS изготавливаются на базе взрывонепроницаемых оболочек ATELEX LPS, управляющих и индикаторных насадок AL.AP.AS. и кабельных вводов ATELEX. Данные пульты управления предназначены для применения во всех взрывоопасных смесях, кроме рудничного метана, т.е. в категориях смесей IIA, IIB и IIC, включая ацетилен.

ПОСТЫ LPS3 ОСНАЩАЮТСЯ:
1) Тремя элементами управления ATELEX серии ALAPAS:
• кнопкой серии АР;
• или лампой серии AL;
• или переключателем серии AS-SA.

2) Кабельными вводами и заглушками ATELEX:
• НК – под небронированный кабель;
• АК – под бронированный кабель;
• СК – под небронированный кабель в металлорукаве.

3) Болтами крепления крышки (в комплекте с ключом);

4) Зажимом заземления.

5) Металлическими шильдами по требованию заказчика.

* По умолчанию климатическое исполнение – УХЛ1.

Готовые решения LPS3

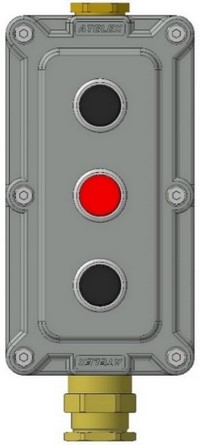

LPS301-230-XX
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS3;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS301-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кабельный ввод ХХ*

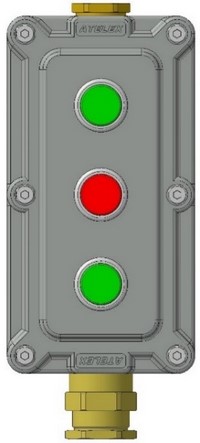

LPS302-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS3;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS302-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кабельный ввод ХХ*

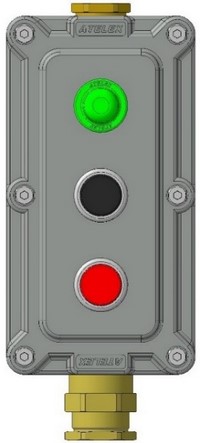

LPS303-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS303-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

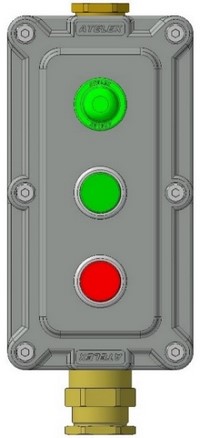

LPS304-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS304-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • кнопка без фиксации зеленая, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

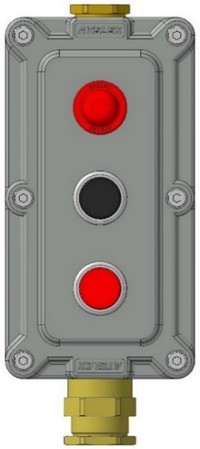

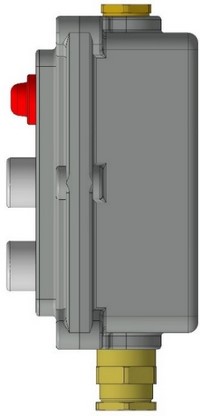

LPS305-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная красная;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS305-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная красная;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

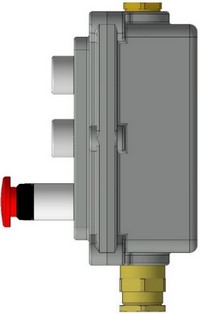

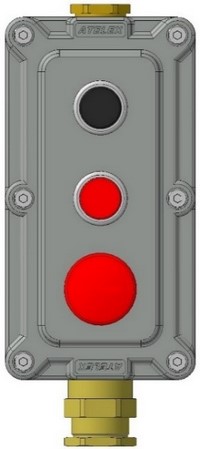

LPS306-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS3;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS306-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • кнопка без фиксации черная, 1НР+1НЗ;
  • кнопка без фиксации красная, 1НР+1НЗ;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

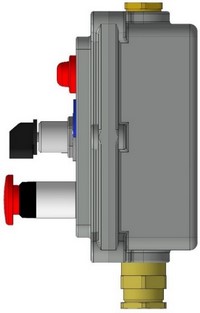

LPS307-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная красная;
  • переключатель 2 позиции: I — II;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*
LPS307-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная красная;
  • переключатель 2 позиции: I — II;
  • кнопка с фиксацией красная, 1НР+1НЗ;
  • кабельный ввод ХХ*

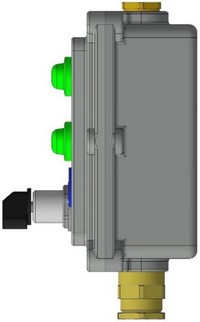

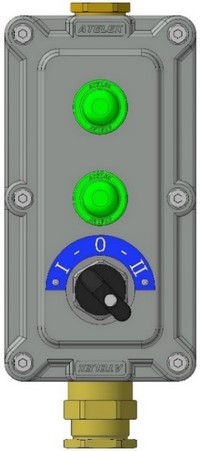

LPS308-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • лампа индикаторная зеленая;
  • переключатель 3 позиции: I-0-II;
  • кабельный ввод ХХ*
LPS308-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • лампа индикаторная зеленая;
  • переключатель 3 позиции: I-0-II;
  • кабельный ввод ХХ*

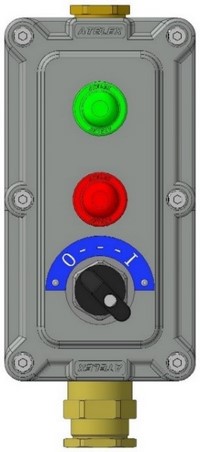

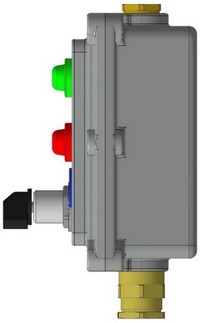

LPS309-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • лампа индикаторная красная;
  • переключатель 2 позиции: 0 — I;
  • кабельный ввод ХХ*
LPS309-24-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • лампа индикаторная красная;
  • переключатель 2 позиции: 0 — I;
  • кабельный ввод ХХ*

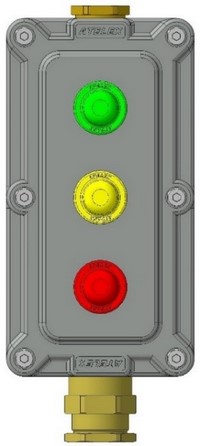

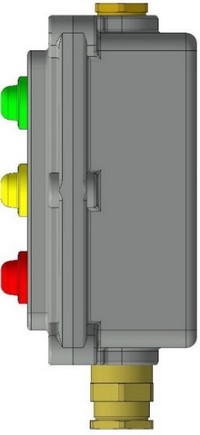

LPS310-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 16А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • лампа индикаторная желтая;
  • лампа индикаторная красная;
  • кабельный ввод ХХ*
LPS310-230-ХХ
1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230В 1А
Комплектность:

  • оболочка LPS3;
  • лампа индикаторная зеленая;
  • лампа индикаторная желтая;
  • лампа индикаторная красная;
  • кабельный ввод ХХ*

Сводная таблица по готовым решениями LPS3

1 LPS301-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
кнопка без фиксации черная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
2 LPS301-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Оболочка LPS3, кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
кнопка без фиксации черная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
3 LPS302-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, кнопка без фиксации зеленая 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
кнопка без фиксации зеленая 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
4 LPS302-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40° (УХЛ1)
±24В 1А
Оболочка LPS3, кнопка без фиксации зеленая 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
кнопка без фиксации зеленая 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
5 LPS303-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, лампа индикаторная зеленая,
кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
6 LPS303-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Оболочка LPS3, лампа индикаторная зеленая,
кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
7 LPS304-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, лампа индикаторная зеленая,
кнопка без фиксации зеленая 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
8 LPS304-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Оболочка LPS3, лампа индикаторная зеленая,
кнопка без фиксации зеленая 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
9 LPS305-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, лампа индикаторная красная,
кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
10 LPS305-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Оболочка LPS3, лампа индикаторная красная,
кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
11 LPS306-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
12 LPS306-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Оболочка LPS3, кнопка без фиксации черная 1НР+1НЗ,
кнопка без фиксации красная 1НР+1НЗ,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
13 LPS307-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, лампа индикаторная красная,
переключатель 2 позиции: I-II,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
14 LPS307-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Оболочка LPS3, лампа индикаторная красная,
переключатель 2 позиции: I-II,
кнопка с фиксацией красная 1НР+1НЗ,
ХХ – необходимо указать кабельный ввод/заглушку
15 LPS308-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, лампа индикаторная зеленая,
лампа индикаторная зеленая,
переключатель 2 позиции: I-0-II,
ХХ – необходимо указать кабельный ввод/заглушку
16 LPS308-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Оболочка LPS3, лампа индикаторная зеленая,
лампа индикаторная зеленая,
переключатель 2 позиции: I-0-II,
ХХ – необходимо указать кабельный ввод/заглушку
17 LPS309-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, лампа индикаторная зеленая,
лампа индикаторная красная,
переключатель 2 позиции: 0-I,
ХХ – необходимо указать кабельный ввод/заглушку
18 LPS309-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
±24В 1А
Оболочка LPS3, лампа индикаторная зеленая,
лампа индикаторная красная,
переключатель 2 позиции: 0-I,
ХХ – необходимо указать кабельный ввод/заглушку
19 LPS310-230-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 16A
Оболочка LPS3, лампа индикаторная зеленая,
лампа индикаторная желтая,
лампа индикаторная красная,
ХХ – необходимо указать кабельный ввод/заглушку
20 LPS310-24-ХХ 1Ex d IIC T6 Gb X
-60°C ≤Ta≤+40°C (УХЛ1)
~230B 1A
Оболочка LPS3, лампа индикаторная зеленая,
лампа индикаторная желтая,
лампа индикаторная красная,
ХХ – необходимо указать кабельный ввод/заглушку
