| Тип | ВА |
| Технические условия | ТУ 3599-004-15232514-2014 |
| Сертификат соответствия | ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» |
| Маркировки взрывозащиты | Ex e II Gb U (Ex e IIС Gb U) Ex d IIC Gb U Ex ta IIIC Da U |
| Защита от внешних воздействий | IP66 / IP67 / IP68 |
| Температура эксплуатации | -60°С ≤Ta≤ +130°С |
| Материал корпусных деталей | Латунь / никелированная латунь / нержавеющая сталь |
Переходники имеют двойную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.
При использовании переходников в составе взрывозащищенного электрооборудования необходимо соблюдать следующие правила:
1) разрешено использовать не более одного переходника на одном кабельном вводе;
2) запрещается устанавливать стопорную заглушку в переходник.
3) в переходниках размер внутренней (большей) резьбы не должен отличаться от наружной (меньшей) более чем на два шага.
4) при использовании переходников с метрической резьбой, обязательно необходимо применять уплотнительные кольца которое является дополнительным элементом для защиты резьбы от загрязнения и заказывается отдельно.
|

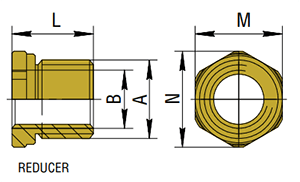

Габаритные размеры переходников серии ВА |
|||||
|
Тип |
Код заказа* |
Тип и размер |
Тип и размер |
Длина L, мм |
Размер шестигранника |
|
|
BA20-25 |
M20x1,5 |
M25x1,5 |
35 |
30х33 |
|
BA20-32 |
M20x1,5 |
M32x1,5 |
35 |
36х39,2 |
|
|
BA25-32 |
M25x1,5 |
M32x1,5 |
35 |
36х39,2 |
|
|
BA25-40 |
M25x1,5 |
M40x1,5 |
35 |
46х50,6 |
|
|
BA32-40 |
M32x1,5 |
M40x1,5 |
35 |
46х50,6 |
|
|
BA25-1NPT |
M25x1,5 |
1″NPT |
35 |
36×39,2 |
|
|
|
BA25-20 |
M25x1,5 |
M20x1,5 |
23 |
30х33 |
|
BA32-20 |
M32x1,5 |
M20x1,5 |
23 |
36х39,2 |
|
|
BA32-25 |
M32x1,5 |
M25x1,5 |
23 |
36х39,2 |
|
|
BA40-25 |
M40x1,5 |
M25x1,5 |
23 |
46х50,6 |
|
|
BA40-32 |
M40x1,5 |
M32x1,5 |
23 |
46х50,6 |
|
|
BA32-1/2G |
M32x1,5 |
1/2″G |
23 |
36×39,2 |
|
|
* – Код заказа указан для латунных изделий |
|||||
По ниже приведенной структуре обозначения переходника Вы сможете самостоятельно выбрать необходимый переходник серии ВА:
