| Тип | РК |
| Технические условия | ТУ 3599-004-15232514-2014 |
| Сертификат соответствия | ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» |
| Маркировки взрывозащиты | 1Ex e II Gb Х (1Ex e IIС Gb Х) 1Ex d IIC Gb Х 2Ex nR IIC Gc Х Ex ta IIIC Da Х |
| Защита от внешних воздействий | IP66 / IP67 / IP68 |
| Температура эксплуатации | -60°С ≤Ta≤ +130°С |
| Материал корпусных деталей | Латунь / никелированная латунь / нержавеющая сталь |
| Материал уплотнения | Негорючий термопластичный эластомер |
Система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует взрывозащищенное уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.
Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

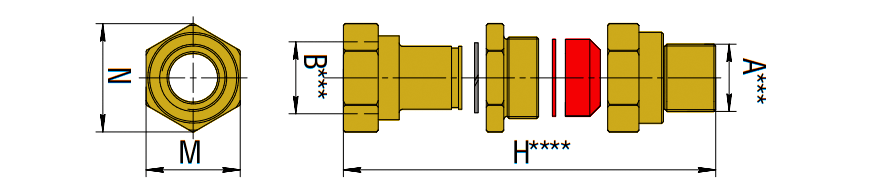

Габаритные размеры
|
Таблица выбора кабельного ввода |
||||||
|
Обозначение |
Диаметр |
Тип и размер |
Тип и размер |
Размеры под ключ |
Н****, мм |
Масса**, г |
|
20s16РК |
3,1-8,6 |
М20х1,5 |
М20х1,5 |
24×26,2 |
90 |
90 |
|
20sРК |
6,1-11,7 |
М20х1,5 |
М20х1,5 |
24×26,2 |
90 |
100 |
|
20РК |
6,5-13,9 |
М20х1,5 |
М20х1,5 |
27×29,5 |
100 |
118 |
|
25РК |
11,1-19,9 |
М25х1,5 |
М25х1,5 |
36×39,2 |
120 |
233 |
|
32РК |
17,0-25,9 |
М32х1,5 |
М32х1,5 |
41×45 |
130 |
301 |
|
40РК |
23,5-31,9 |
М40х1,5 |
М40х1,5 |
50×55 |
130 |
433 |
|
50sРK |
29,5-38,2 |
М50х1,5 |
М50х1,5 |
55×61 |
73 |
— |
|
50РK |
35,6-44,0 |
М50х1,5 |
М50х1,5 |
60×65 |
73 |
— |
|
63sРK |
41,6-49,9 |
М63х1,5 |
М63х1,5 |
68×72 |
75 |
— |
|
63РK |
47,2-55,9 |
М63х1,5 |
М63х1,5 |
75×80 |
75 |
— |
|
75sРK |
54,0-61,9 |
М75х1,5 |
М75х1,5 |
80×85 |
76 |
— |
|
75РK |
61,7-67,9 |
М75х1,5 |
М75х1,5 |
85×93 |
76 |
— |
|
90РK |
66,6-79,9 |
М90х1,5 |
М90х1,5 |
110×118 |
80 |
— |
|
* – Указано стандартное обозначение кабельного ввода из латуни. ** – Масса указана для ввода из латуни. *** – Метрическая резьба стандартна, возможно исполнение с резьбой NPT. **** – Длина ввода в несвинченном состоянии. |
||||||
